Así cómo teníamos las extensiones en Revit 2010, que se bajan de la página de suscripción, en Revit Structure 2011 tenemos algunas nuevas extensiones muy buenas.
Una de ellas es la interferencia en las barras de armaduras, cosa que me han consultado y deseaban más de uno.
Podemos generar una lista detalladas de los conflictos entre las barras, y además visualizarla con indicadores de colores.
Los informes se pueden exportar a Excel o a Word.
- Una vez cargadas las extensiones, visualizamos una nueva solapa, llamada Add-Ins.
- Seleccionamos el o los objetos estructurales para verificar interferencias, por ejemplo una columna, una base, etc. Si no selecciona ningún elemento, va a analizar todo el proyecto, lo que lleva a que demore más tiempo.
- Del panel Extensiones, activamos el botón Extensions Manager.

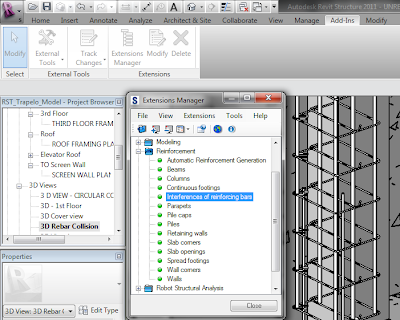

- Se abre la siguiente ventana, y dentro de la categoría Reinforcement, hacemos doble clic en Interferences of reinforcing bars.
- En el visor, seleccione la columna y haga zoom para visualizar las marcas de interferencias. (Rojas)
- De la parte inferior, expanda la lista de las barras para la columna.
- Podemos capturar la visualización para luego exportarlo al reporte, desde el menú superior View.
- Podemos seleccionar una de las interferencias dentro de la lista, y capturar la pantalla.
- Revise todos los elementos desde la lista, para que resalte el problema en la visualización.
- Si uno se queda con el puntero del mouse sobre el identificador de la barra, le muestra sus propiedades
- Seleccione desde sector izquierdo de la ventana Reporte
- Muestra los inconvenientes, con las capturas de pantallas que uno fue realizando.
- Se puede exportar a Word, Excel, y como archivo Html, desde los iconos de la parte superior. Además de imprimirlo.
- Elija el botón interferencias, para volver a visualizar los elementos
- Desmarque todos los elementos, y seleccione sólo uno de ellos.
- Al dar OK, le va a resaltar y llevar a una visualización, donde se visualice esta interferencia.
- De esta manera, puede decidir cómo solucionar el problema de interferencia.
